enkelt
tydligt
snabbt
Du kan enkelt skapa elinstallationsritningar, förfrågningsunderlag eller underlag för relationshandlingar. Programmet följer branschens standarder och praxis, men du har även möjlighet att anpassa symbolerna och verktygen efter dina egna behov och preferenser.
Så här fungerar det - Lösningen bygger på två delar. Den första är pdf-programmet Bluebeam Revu och den andra är tilläggsprogrammet SKAPA Elinstallation. När dessa används tillsammans får man ett kraftfullt och mångsidigt verktyg för de som arbetar med elinstallation.
Med programmet kan man öppna ritningar i pdf- eller bildformat. Ange en skala för ritningen så att det blir möjligt att rita skalenligt och göra mätningar.
Det är i detta tilläggsprogram som alla symboler och ritverktyg finns. Tydliga symboler och verktyg som följer branschstandard och praxis. Det är med hjälp av dessa du skapar professionella ritningar.
”Inför” det du ritat innan du skickar eller delar ritningen så kan alla oavsett vilket pdf-program de använder öppna den. Det är en av anledningarna till att pdf-formatet är så populärt inom branschen.
'%3e%3cpath fill='rgba(255%2c255%2c255%2c1)' opacity='1.00' d=' M 0.00 0.00 L 699.00 0.00 L 699.00 202.30 C 668.31 184.14 637.25 166.57 606.41 148.65 C 520.93 99.25 435.40 49.94 349.94 0.51 C 233.48 67.58 117.17 134.91 0.76 202.06 C 0.74 336.37 0.75 470.67 0.75 604.98 C 117.11 672.19 233.50 739.35 349.86 806.55 C 466.21 739.30 582.65 672.18 699.00 604.92 L 699.00 807.00 L 0.00 807.00 L 0.00 0.00 Z'/%3e%3cpath fill='rgba(255%2c255%2c255%2c1)' opacity='1.00' d=' M 36.74 222.78 C 141.10 162.48 245.48 102.18 349.91 41.99 C 438.24 93.04 526.62 144.02 614.96 195.04 C 630.96 204.35 647.08 213.44 663.00 222.88 C 662.88 343.33 662.94 463.77 662.97 584.21 C 558.67 644.58 454.23 704.72 349.90 765.05 C 245.48 704.82 141.09 644.56 36.73 584.23 C 36.77 463.75 36.75 343.27 36.74 222.78 M 328.15 486.95 C 291.29 459.48 254.23 432.27 217.51 404.61 C 215.62 406.32 214.33 408.56 212.77 410.55 C 207.20 418.29 201.17 425.70 195.90 433.64 C 242.58 468.03 289.00 502.79 335.62 537.26 C 392.93 460.06 450.25 382.87 507.59 305.68 C 498.00 298.50 488.36 291.38 478.75 284.23 C 428.54 351.79 378.38 419.40 328.15 486.95 Z'/%3e%3c/g%3e%3cg id='rgba(199%2c52%2c55%2c1)'%3e%3cpath fill='rgba(199%2c52%2c55%2c1)' opacity='1.00' d=' M 0.76 202.06 C 117.17 134.91 233.48 67.58 349.94 0.51 C 435.40 49.94 520.93 99.25 606.41 148.65 C 637.25 166.57 668.31 184.14 699.00 202.30 L 699.00 604.92 C 582.65 672.18 466.21 739.30 349.86 806.55 C 233.50 739.35 117.11 672.19 0.75 604.98 C 0.75 470.67 0.74 336.37 0.76 202.06 M 36.74 222.78 C 36.75 343.27 36.77 463.75 36.73 584.23 C 141.09 644.56 245.48 704.82 349.90 765.05 C 454.23 704.72 558.67 644.58 662.97 584.21 C 662.94 463.77 662.88 343.33 663.00 222.88 C 647.08 213.44 630.96 204.35 614.96 195.04 C 526.62 144.02 438.24 93.04 349.91 41.99 C 245.48 102.18 141.10 162.48 36.74 222.78 Z'/%3e%3cpath fill='rgba(199%2c52%2c55%2c1)' opacity='1.00' d=' M 328.15 486.95 C 378.38 419.40 428.54 351.79 478.75 284.23 C 488.36 291.38 498.00 298.50 507.59 305.68 C 450.25 382.87 392.93 460.06 335.62 537.26 C 289.00 502.79 242.58 468.03 195.90 433.64 C 201.17 425.70 207.20 418.29 212.77 410.55 C 214.33 408.56 215.62 406.32 217.51 404.61 C 254.23 432.27 291.29 459.48 328.15 486.95 Z'/%3e%3c/g%3e%3c/svg%3e)
Välj symbol eller verktyg. Klicka sedan på ritningen. Det är som att "klippa och klistra" fast enklare!

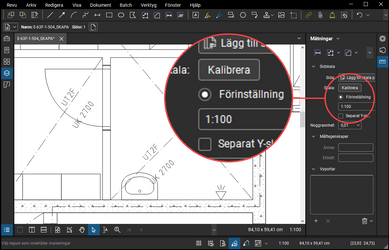

Välj en fördefinierad skala eller kalibrera utifrån ett känt mått i ritningen.
Detaljrika symboler i knivskarp vektorgrafik skapar en hög "igenkänningsfaktor"
För nybyggnationer eller kompletteringar i befintlig installation. Rita in de installationer du önskar och skicka underlaget till entreprenören.
Markera skall- och bör-krav i AF-delen så att inget missas. Mängda utrustning och mäta kabellängder och få automatiska summeringar.
Rita egna installationsritningar eller lägg till kompletteringar i befintliga ritningar. Tydliga symboler med fördefinierade litteran gör att det blir tydligt och det går snabbt att rita installationerna.
Passar även utmärkt vid dokumentation inför ett Ändrings- och Tilläggsarbete. I samma arbetsmoment så får man beskrivning av arbetet, mängder och längder, färdig instruktion till installatören samt underlag för relationshandling.
Skapa tydliga underlag för relationshandlingarna. Sammanför alla underlag till samma ritning oavsett om man fått rättningarna i digitalt format eller inritat med penna på en pappersritning. De standardiserade symbolerna och färdiga verktygen för litteran och förklaringstexter snabbar upp arbetet och minskar risken för missförstånd.

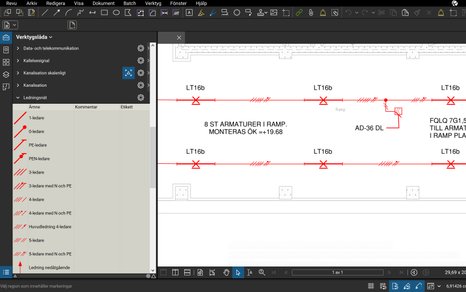

Med SKAPA Elinstallation för Bluebeam Revu så är det enkelt att skapa en ritning. Rita på befintligt underlag eller skapa en egen ritning. Klicka bara på det verktyg eller den symbol du vill använda och börja rita med några få klick.
SKAPA Elinstallation innehåller de flesta verktyg och symboler som behövs för att göra kompletta elritningar.
SKAPA Elinstallation tillsammans med Bluebeam Revu gör det möjligt att mäta och mängda kablage, kanalisation och utrustning på en enkelt och tillförlitligt sätt. Det blir även visuellt tydligt var kanalisation finns och om det finns risk för kollision med någon annan disciplin.
Alla längder och antal redovisas i det som kallas ”Markeringslistan”, så det blir enkelt att se materialåtgång.
Alla uppgifter sparas dessutom automatiskt i markeringslistan så att de kan användas för kalkylering. Du kan använda funktionen “utrymmen” eller ange etiketter så att även mängderna redovisas som delsummor per rum etc.
SKAPA Elinstallation är även förberedd för export av mängderna till CSV-format som sedan kan öppnas i Excel eller andra typer av kalkylprogram.
I verktygslådan “Mängdningsverktyg” hittar du även färgmarkeringar för den som på klassiskt vis vill mängda med en “färgpenna”.
I SKAPA Elinstallation finns även en färdig förteckningstabell för att skapa olika förteckningar, t.ex. en armatur- eller apparatförteckning. Det finns utrymme för att lägga in produktbilder och produktbeskrivningar. Det fina är att du dessutom kan ändra på teckensnitt, färger, linjer etc. om du så önskar.
Färdiga ritningsramar, namnrutor, skalstockar, revideringspilar etc. gör att det blir enkelt att skapa egna proffsiga ritningar. De inbyggda snappunkterna i både ritningsramarna, namnrutorna och skalstockarna underlättar vid utplacering på ritningsbladet.
Namnrutorna omfattar både SIS Bygghandlingar (SS 32207-2022) och den standardiserade namnrutan från Byggbranschens elektroniska affärsstandard (BEAst). Detta förenklar och effektiviserar hanteringen av bygghandlingar genom att använda en gemensam struktur och terminologi för alla parter i byggprocessen.
Namnrutan enligt BEAst underlättar också sökbarheten och återanvändbarheten av bygghandlingar genom att använda en enhetlig metadatastandard som gör det möjligt att identifiera och sortera handlingar efter olika kriterier, såsom handlingstyp, status, ändringsbeteckning, datum, projekt, organisation och person.
Stationära och bärbara datorer: 1 GHz-processor (2+ GHz rekommenderas)
Surfplattor: Intel®i3-processor eller motsvarande
Operativsystem: Windows 10 eller senare
8 GB RAM eller mer rekommenderas
5 GB ledigt hårddiskutrymme
3-knappars mus (scroll-mus)
En skärmdrivrutin som stöder antingen OpenGL® 3.2 (eller högre) eller OpenGL® ES 3.0 (eller högre) krävs för att använda hårdvarurendering.
SKAPA Elinstallation 21 är ett tilläggsprogram till Bluebeam Revu och kan användas i Bluebeam Revu Standard, CAD och eXtreme 20 och Bluebeam Revu 21 (Core och Complete).
P.g.a. att Bluebeam Revu 21 Basics saknar stöd för en del av funktionerna i våra SKAPA-produkter så kan SKAPA-produkterna inte användas i den versionen.
Våra SKAPA-produkter kan inte heller användas i Bluebeam Cloud p.g.a. att Bluebeam Cloud endast har stöd för enklare markeringar och därför saknar stöd för funktionerna i SKAPA-produkterna.
I produktserien SKAPA finns även flera andra verktyg för att underlätta arbetet. SKAPA-produkterna har funnits på marknaden sedan 2019 och fått mycket positiv respons från både användare och återförsäljare. Upptäck hur SKAPA-produkterna kan förbättra din arbetsprocess!
Företaget bakom SKAPA-produkterna är CADELIT Sverige AB. Vi har bestämt oss för att förändra branschen och marknaden med enkla och exakta digitala lösningar som skapar verklig nytta för företagen och användarna. Det blir effektivare, billigare och roligare!
